Hikvision 16'lı IP Kamera Güvenlik Seti

16 Adet 2MP IP Kamera + 16 Kanal NVR + 2TB HDD + 16 Port PoE Switch

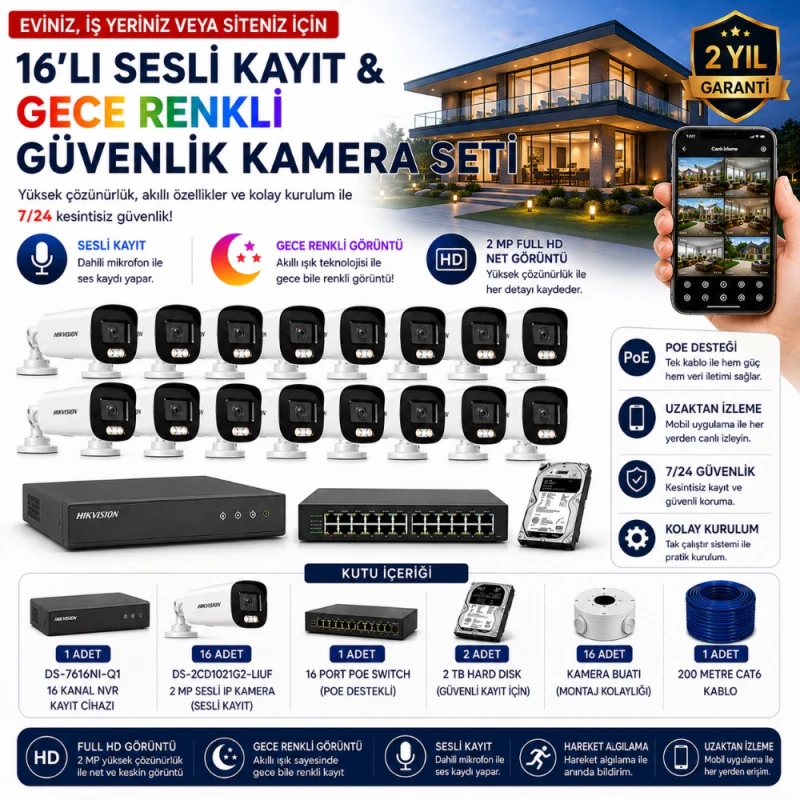

SET İÇERİĞİ

• 1 Adet Hikvision DS-7616NI-Q1 16 Kanal IP Kamera Kayıt Cihazı

• 16 Adet Hikvision DS-2CD1021G2-LIUF 2MP IP Kamera

• 1 Adet 16 Port PoE Switch

• 1 Adet 2 TB Güvenlik Hard Diski

• 16 Adet Kamera Buatı

• 200 Metre CAT6 Network Kablosu

ÜRÜN AÇIKLAMASI

Hikvision 16'lı IP Kamera Güvenlik Seti, ev, villa, iş yeri, mağaza, depo, fabrika, ofis, apartman, site ve geniş alanların güvenlik ihtiyacını karşılamak üzere hazırlanmış komple bir IP kamera güvenlik sistemidir.

Set içerisinde 16 adet Hikvision DS-2CD1021G2-LIUF 2MP IP kamera, 1 adet Hikvision DS-7616NI-Q1 16 kanal NVR, 1 adet 16 port PoE switch, 2 TB güvenlik hard diski, 16 adet kamera buatı ve 200 metre CAT6 network kablosu bulunmaktadır.

Sistem, 16 farklı kamera noktasından görüntü alarak bu görüntüleri merkezi kayıt cihazında saklamak için tasarlanmıştır.

SİSTEM NASIL ÇALIŞIR?

Bu sette kullanılan Hikvision DS-7616NI-Q1 kayıt cihazı PoE portlarına sahip değildir.

Bu nedenle 16 kameranın hem enerji hem de network bağlantısı, set içerisinde bulunan 16 port PoE switch üzerinden sağlanır.

Sistemin bağlantı yapısı:

16 Adet IP Kamera → 16 Port PoE Switch → DS-7616NI-Q1 NVR → 2 TB HDD

şeklindedir.

PoE switch, uyumlu IP kameraların Ethernet kablosu üzerinden güç almasını ve görüntü verilerinin network üzerinden NVR'a aktarılmasını sağlar. Böylece kamera noktalarına ayrıca elektrik kablosu çekmeden daha düzenli bir IP kamera altyapısı kurulabilir.

Önemli: DS-7616NI-Q1 üzerinde dahili PoE portu bulunmamaktadır. Kameraların PoE bağlantısı set içerisindeki 16 port PoE switch üzerinden yapılmaktadır.

HİKVISION DS-7616NI-Q1 NVR

Hikvision DS-7616NI-Q1, 16 adede kadar IP kamerayı destekleyen profesyonel network video kayıt cihazıdır.

Bu sette NVR'ın 16 kanal kapasitesinin tamamı kullanılmaktadır. Böylece verilen 16 kameranın tamamı kayıt cihazına bağlanabilir.

NVR; 160 Mbps gelen bant genişliği ve 80 Mbps giden bant genişliği sunar. H.265+, H.265, H.264+ ve H.264 video sıkıştırma formatlarını destekler. HDMI ve VGA görüntü çıkışları sayesinde monitör veya televizyon üzerinden canlı görüntü ve kayıtlar izlenebilir.

Cihazda bulunan 1 adet SATA HDD yuvasına 2 TB güvenlik hard diski takılmıştır. Böylece 16 kameranın görüntü kayıtları NVR üzerinde saklanabilir.

NVR ayrıca Hik-Connect ve çeşitli network protokollerini destekleyerek uygun network yapılandırması ile uzaktan izleme imkânı sağlar.

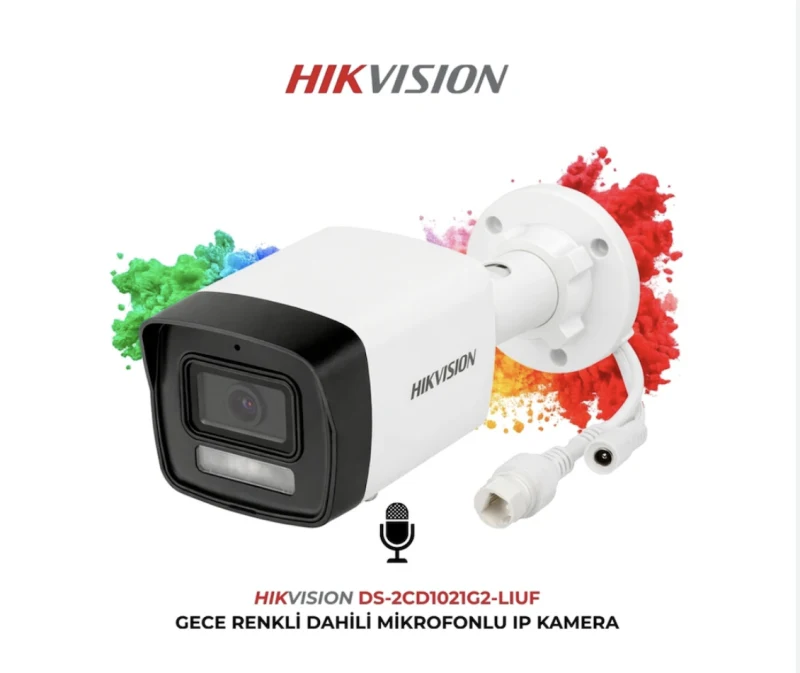

16 ADET HİKVISION DS-2CD1021G2-LIUF IP KAMERA

Set içerisinde 16 adet Hikvision DS-2CD1021G2-LIUF 2MP Smart Hybrid Light Bullet IP Kamera bulunmaktadır.

Kamera, 1920 × 1080 çözünürlükte görüntü sunar ve Smart Hybrid Light teknolojisi ile düşük ışıklı ortamlarda aydınlatma desteği sağlar. Kamerada insan algılama, H.265+ video sıkıştırma ve dahili mikrofon özellikleri bulunur.

IP67 koruma sınıfı, kameranın su ve toza karşı dayanıklı olmasını sağlayarak dış ortam uygulamalarında kullanılmasına olanak tanır.

Kamera modelinde 2.8 mm ve 4 mm sabit lens seçenekleri bulunmaktadır. 2.8 mm lens daha geniş görüş alanı sağlarken 4 mm lens daha dar ve uzak alanlara odaklanmak için tercih edilebilir.

Kamera Öne Çıkan Özellikleri

• 2 MP Full HD görüntü

• 1920 × 1080 çözünürlük

• Smart Hybrid Light

• İnsan algılama

• H.265+ video sıkıştırma

• Dahili mikrofon

• IP67 dış ortam koruması

• IR gece görüş

• PoE bağlantısı

• Ethernet network bağlantısı

• 2.8 mm / 4 mm lens seçenekleri

• Hikvision NVR uyumluluğu

16 PORT POE SWITCH

Set içerisinde bulunan 16 port PoE switch, 16 adet IP kameranın sisteme bağlanmasını sağlar.

PoE teknolojisi sayesinde kameraların uygun Ethernet bağlantısı üzerinden hem network iletişimi hem de güç beslemesi sağlanabilir.

Bu sayede her kamera için ayrı bir elektrik hattı çekmek yerine PoE altyapısı üzerinden daha düzenli bir kurulum yapılabilir.

Bağlantı:

16 Kamera → 16 Port PoE Switch → DS-7616NI-Q1

2 TB GÜVENLİK HARD DİSKİ

Set içerisinde 2 TB güvenlik hard diski bulunmaktadır.

Hard disk, 16 kameradan gelen görüntülerin NVR tarafından kaydedilmesi için kullanılır.

Kayıt süresi sabit değildir. Kullanılan kayıt modu, kamera görüntü ayarları, hareket yoğunluğu, video sıkıştırma ve sürekli/hareket algılamalı kayıt tercihine göre değişiklik gösterebilir.

200 METRE CAT6 KABLO

Set içerisinde toplam 200 metre CAT6 network kablosu bulunmaktadır.

CAT6 kablo, IP kameralar ile PoE switch arasındaki network bağlantısında kullanılabilir.

200 metre toplam kablo miktarıdır. Kameraların montaj noktaları ve switch'in konumuna göre kablo uzunlukları farklı şekilde kullanılabilir.

16 ADET KAMERA BUATI

Set içerisinde 16 adet kamera buatı bulunmaktadır.

Kamera buatları, kamera montaj noktalarındaki network kablosu ve bağlantıların daha düzenli ve korunaklı şekilde yapılmasına yardımcı olur.

TEKNİK ÖZELLİKLER

Kayıt Cihazı

Hikvision DS-7616NI-Q1

• 16 Kanal IP Kamera Desteği

• 16 IP kamera için uygun

• 160 Mbps gelen bant genişliği

• 80 Mbps giden bant genişliği

• H.265+

• H.265

• H.264+

• H.264

• HDMI çıkışı

• VGA çıkışı

• 1 × SATA HDD yuvası

• 8 TB'a kadar HDD desteği

• 2 × USB 2.0

• 1 × Gigabit Ethernet

• Hik-Connect

• Uzaktan izleme

• Dahili PoE portu bulunmaz

• 16 kanal senkronize oynatma desteği

• Boyut: yaklaşık 315 × 240 × 48 mm

IP Kamera

Hikvision DS-2CD1021G2-LIUF

• 16 adet

• 2 MP

• 1920 × 1080 çözünürlük

• Smart Hybrid Light

• İnsan algılama

• H.265+ sıkıştırma

• Dahili mikrofon

• IR gece görüş

• IP67

• PoE

• Ethernet

• 2.8 mm / 4 mm lens seçenekleri

PoE Switch

• 16 Port PoE

• 16 IP kamera bağlantısı

• PoE üzerinden kamera beslemesi

• Network üzerinden görüntü aktarımı

Depolama

• 2 TB Güvenlik HDD

• NVR kamera kayıtları için

• Sürekli kayıt

• Hareket algılamalı kayıt

Kablolama

• 200 metre CAT6 network kablosu

Montaj

• 16 adet kamera buatı

KURULUM ŞEMASI

Kamera 1 ─┐
Kamera 2 ─┤
Kamera 3 ─┤
Kamera 4 ─┤
Kamera 5 ─┤
Kamera 6 ─┤
Kamera 7 ─┤
Kamera 8 ─┤
Kamera 9 ─┤
Kamera 10 ┤
Kamera 11 ┤ → 16 Port PoE Switch →DS-7616NI-Q1 NVR→2 TB HDD
Kamera 12 ┤
Kamera 13 ┤
Kamera 14 ┤
Kamera 15 ┤
Kamera 16 ┘

NVR'a HDMI veya VGA üzerinden monitör/televizyon bağlanarak canlı kamera görüntüleri ve kayıtlar izlenebilir.

KULLANIM ALANLARI

• Ev güvenlik kamera sistemi

• Villa güvenlik kamera sistemi

• İş yeri kamera sistemi

• Mağaza kamera sistemi

• Ofis kamera sistemi

• Depo kamera sistemi

• Fabrika kamera sistemi

• Apartman kamera sistemi

• Site kamera sistemi

• Otopark kamera sistemi

• Atölye kamera sistemi

• Market kamera sistemi

• Büyük işletme güvenlik sistemi

• 16 kameralı IP kamera sistemi

• Dış ortam güvenlik kamera sistemi
